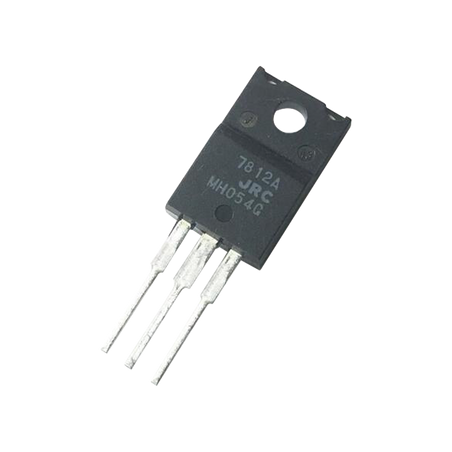

Transistor Regulador de 12 Vcc, 1.5 Amp., TO-220-3
$1,15
Impuestos incluidos
Entrega en 2-4 dias
Regulación precisa de 12 VCC ±5%, Corriente máxima de salida de 1.5 A, Encapsulado TO-220-3 con disipación térmica eficiente, Protección interna contra cortocircuitos y sobrecalentamiento, Rechazo de rizado de 61 dB (tÃpico), Operación estable con capacitor de salida de 0.1 µF
Security policy
Seguridad de la Información Implementamos medidas de seguridad técnicas, fÃsicas y administrativas.
Delivery policy
3.1 Procesamiento de Pedidos Los pedidos se procesan en un plazo de 24 a 48 horas hábiles una vez confirmado el pago. Cada pedido es procesado de forma independiente; no es posible combinar envÃos una vez confirmados. 3.2 Métodos y Tiempos de Entrega Real
Return policy
Proceso de Devolución El Cliente deberá contactar al área de soporte de SYSCOMSA proporcionando: Número de pedido Motivo detallado de la devolución Evidencia fotográfica o en video del producto Una vez autorizada la devolución, se proporcionarán las instr
CaracterÃsticas Principales
- Regulación precisa de 12 VCC
- Corriente máxima de salida de 1.5 A
- Encapsulado TO-220-3 para disipación térmica eficiente
- Protección interna contra cortocircuitos
- Protección térmica contra sobrecalentamiento
- Compensación de área segura integrada
- Diseñado para aplicaciones de potencia media
Especificaciones Técnicas
- Tensión de entrada máxima: 35 V
- Rango de temperatura de almacenamiento: -40 a +150 °C
- Rango de temperatura de operación: -40 a +85 °C
- Temperatura de unión operativa: -40 a +150 °C
- Disipación de potencia (TO-220F): 16W (a ≤70°C)
- Corriente de entrada tÃpica: 4.3 mA (sin carga)
- Coeficiente térmico de tensión de salida: -1.2 mV/°C
- Rechazo de rizado: 61 dB (tÃpico)
- Ruido de salida: 75 μV (10Hz a 100kHz)
Tensión de Salida
- VIN = 19V, IO = 0.5A: 11.5V a 12.5V
- Variación con carga: 25 mV (0.005 a 1.5A)
- Variación con tensión de entrada: 10 mV (14.5 a 30V)
Protecciones
- Limitación interna de corriente
- Protección contra sobrecalentamiento
- Compensación de área segura
Condiciones Máximas
- Tensión de entrada: 35V
- Temperatura de almacenamiento: -40 a +150°C
- Temperatura de operación: -40 a +85°C
- Temperatura de unión: -40 a +150°C
- Disipación de potencia: 16W (TO-220F, ≤70°C)
Rendimiento
- Rechazo de rizado: 61 dB (tÃpico)
- Ruido de salida: 75 μV (10Hz a 100kHz)
- Estabilidad: Requiere capacitor de salida de 0.1μF
- Capacidad de carga: Hasta 1.5A con disipador adecuado
Aplicaciones TÃpicas
- Regulación de tensión en fuentes de alimentación
- Alimentación de circuitos digitales y analógicos
- Fuentes de alimentación de baja tensión
- Regulación local en placas de circuito
- Sistemas de alimentación de potencia media
- Aplicaciones industriales y de automatización
Consideraciones de Diseño
- Requiere disipador térmico para corrientes >1A
- Capacitor de entrada recomendado: 0.33μF
- Capacitor de salida recomendado: 0.1μF
- Conectar capacitores lo más cerca posible al regulador
- Evitar largas trazas de alimentación
- Considerar margen de voltaje en capacitores
- Verificar disipación térmica en diseño final
Conexiones del Encapsulado TO-220-3
- 1 (IN): Entrada de tensión no regulada
- 2 (GND): Conexión a masa
- 3 (OUT): Salida de tensión regulada
TecnologÃa
- Proceso planar epitaxial bipolar
- Construcción monolÃtica
- Compensación interna de área segura
- Protección contra condiciones extremas
Especificaciones Técnicas
| Regulación precisa de 12 VCC ±5% | |
| Corriente máxima de salida de 1.5 A | |
| Encapsulado TO-220-3 con disipación térmica eficiente | |
| Protección interna contra cortocircuitos y sobrecalentamiento | |
| Rechazo de rizado de 61 dB (tÃpico) | |
| Operación estable con capacitor de salida de 0.1 µF |
Documentación y Descargas
- 📄NJM7800
