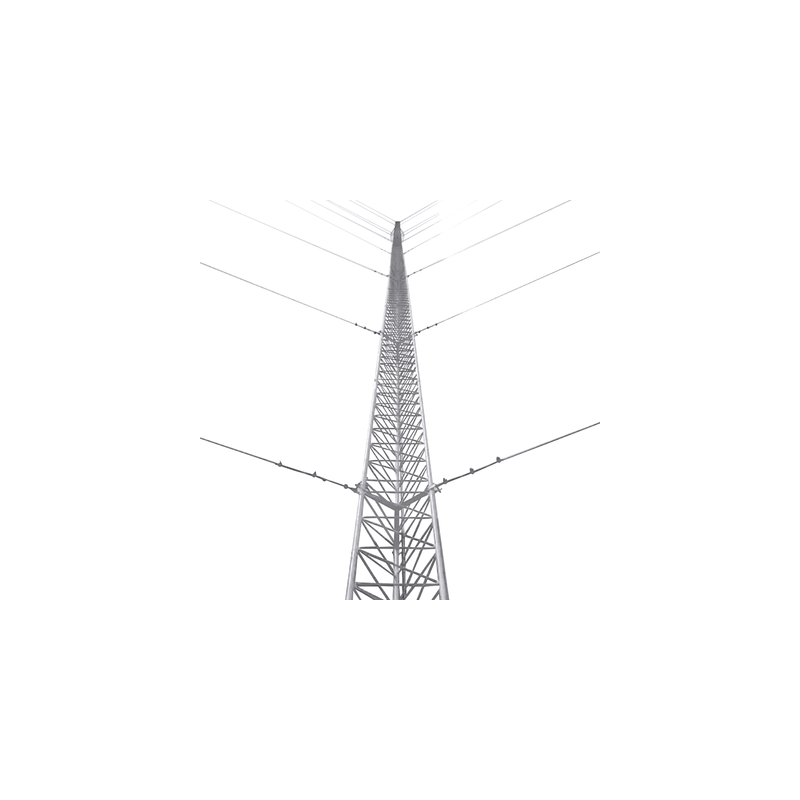

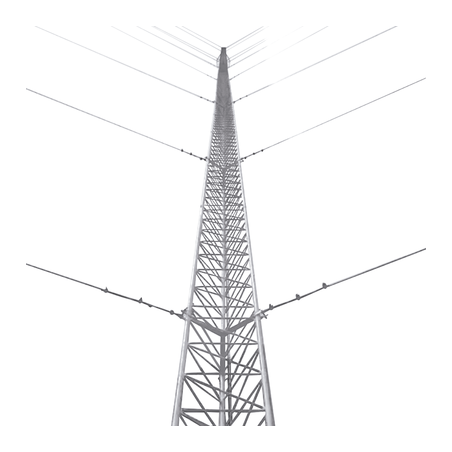

Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Name: Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
Brand: SYSCOM TOWERS
SKU: KTZ-35G-021
Price: 2237.94 USD
Availability: InStock

$2.237,94

Impuestos incluidos Entrega en 2-4 dias

Cumple normativa ISO 9001:2015, Galvanizado en caliente NMX-H-004-SCFI-2008, Carga axial máxima 350 kg, Resistencia al viento 200 km/h, Altura 21 m en 7 tramos, Ideal para zonas costeras e industriales

Cantidad

En stock

Security policy

Seguridad de la Información Implementamos medidas de seguridad técnicas, físicas y administrativas.

Delivery policy

3.1 Procesamiento de Pedidos Los pedidos se procesan en un plazo de 24 a 48 horas hábiles una vez confirmado el pago. Cada pedido es procesado de forma independiente; no es posible combinar envíos una vez confirmados. 3.2 Métodos y Tiempos de Entrega Real

Return policy

Proceso de Devolución El Cliente deberá contactar al área de soporte de SYSCOMSA proporcionando: Número de pedido Motivo detallado de la devolución Evidencia fotográfica o en video del producto Una vez autorizada la devolución, se proporcionarán las instr

Descripción
Detalles del producto

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

Carga Axial Máxima: 350 Kg.
Altura: 21 metros (7 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Componentes del Kit

Cantidad: 7 - STZ35G - Tramo de torre de 35 cm de ancho de cara.
Cantidad: 1 - SCZ35PG - Copete de torre de 35 cm con opresor para pararrayo.
Cantidad: 1 - SBZ35G - Base para torre de 35 cm.
Cantidad: 1 - SAB45G - Ancla para base 35/45 de torre.
Cantidad: 3 - SJB35G - Brida de sujeción de Retenida.
Cantidad: 3 - SAZ45G - Ancla de piso para Retenida.
Cantidad: 18 - CUELLO-14-HDG - Cuello para cable de retenida
Cantidad: 54 - NUDO-316-FJG - Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 215 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Componentes de Señalización

Cantidad: 2 - EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
Cantidad: 2 - HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Componentes de Línea de Vida

Cantidad: 1 - SHE-LV - Par de herrajes de sujeción
Cantidad: 1 - S-GULV - Guía para línea
Cantidad: 24 - SRET-338CAM - Cable de 3/8'
Cantidad: 6 - NUDO-38FJG - Nudo forjado 3/8'
Cantidad: 2 - CUELLO-38-HDG - Cuello 3/8'
Cantidad: 1 - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador.
Cantidad: 1 - SYS-USA7B - (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Componentes de Tierra Física

Cantidad: 1 - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
Cantidad: 1 - S610 - Registro plástico.
Cantidad: 3 - TGCR11 - Conector de Ojo
Cantidad: 2 - TGAB18 - Conector para Varilla
Cantidad: 1 - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido):

Componentes de Pararrayos

Cantidad: 1 - TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
Cantidad: 1 - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
Cantidad: 1 - S610 - Registro plástico chico.
Cantidad: 1 - ANTIOX - Aerosol para protección de terminales.
Cantidad: 3 - TGCR11 - Conector de Ojo.
Cantidad: 2 - TGAB18 - Conector para Varilla.
Cantidad: 14 - TGAC114 - Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

DIAGRAMA de conexión de Tierra Física + Pararrayo

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
