- Nuevo

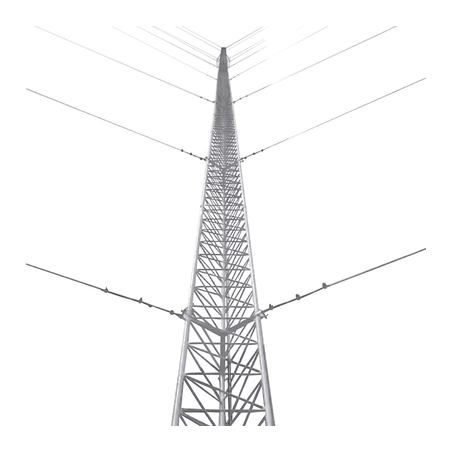

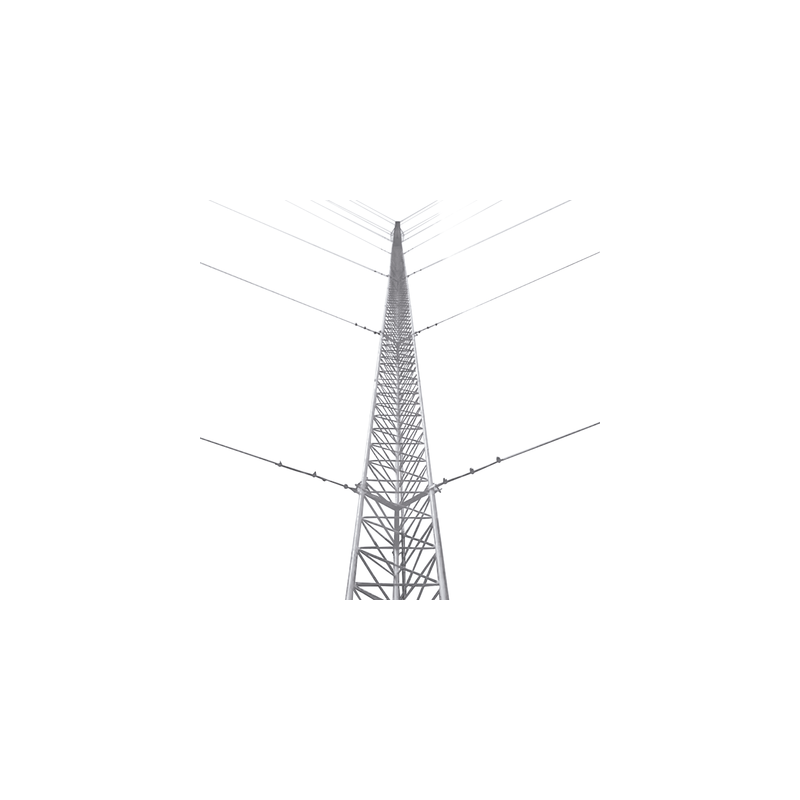

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
$1.231,80
Impuestos incluidos
Entrega en 2-4 dias
Normativa ISO 9001:2015 para alta calidad, Galvanizado electrólisis ASTM B-633 anticorrosivo, Resistencia al viento hasta 200 km/h, Altura máxima: 9 metros (3 tramos), Carga axial máxima soportada: 500 kg, Diseño modular para fácil ensamble y transporte
Security policy
Seguridad de la Información Implementamos medidas de seguridad técnicas, físicas y administrativas.
Delivery policy
3.1 Procesamiento de Pedidos Los pedidos se procesan en un plazo de 24 a 48 horas hábiles una vez confirmado el pago. Cada pedido es procesado de forma independiente; no es posible combinar envíos una vez confirmados. 3.2 Métodos y Tiempos de Entrega Real
Return policy
Proceso de Devolución El Cliente deberá contactar al área de soporte de SYSCOMSA proporcionando: Número de pedido Motivo detallado de la devolución Evidencia fotográfica o en video del producto Una vez autorizada la devolución, se proporcionarán las instr
Características Destacadas
- Producto elaborado Bajo Normativa ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
- Ideal para zonas secas libres de corrosión
Características Físicas
- Carga Axial Máxima: 500 Kg
- Altura: 9 metros (3 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
- Aplicación: Intemperie (Zonas desérticas o baja humedad)
Componentes incluidos
- 3 x STZ45 - Tramo de torre de 45 cm de ancho de cara
- 1 x SCZ45 - Copete de torre de 45 cm con opresor para pararrayo
- 1 x SBZ45 - Base para torre de 45 cm
- 1 x SAB45 - Ancla para base de torre 35/45
- 1 x SJB45 - Brida de sujeción de Retenida
- 3 x SAZ45 - Ancla de piso para Retenida
- 6 x CUELLO-14-HDG - Cuello para cable de retenida
- 18 x NUDO-14-FJG - Abrazadera tipo perro de 1/4'
No incluye cable de retenida. Se recomiendan 42 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.
No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).
Accesorios complementarios (No incluidos)
Sistema de Señalización/Iluminación (No incluido):
- 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
- 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE
* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.
Sistema de línea de vida (No incluido):
Sistema de línea de vida (continuación)
- 1 x SHE-LV - Par de herrajes de sujeción
- 1 x S-GULV - Guía para línea
- 12 x SRET-338CAM - Cable de 3/8'
- 6 x NUDO-38FJG - Nudo forjado 3/8'
- 2 x CUELLO-38-HDG - Cuello 3/8'
- 1 x TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
- 1 x SYS-USA7B - (Opcional) Arnés de Suspención
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendada
- 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
- 1 x S610 - Registro plástico
- 3 x TGCR11 - Conector de Ojo
- 2 x TGAB18 - Conector para Varilla
- 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado
- 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
- 1 x TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
- 1 x S610 - Registro plástico chico
- 1 x ANTIOX - Aerosol para protección de terminales
- 3 x TGCR11 - Conector de Ojo
- 2 x TGAB18 - Conector para Varilla
- 6 x TGAC114 - Aislador para torre
* La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
* Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
DIAGRAMA de conexión de Tierra Física + Pararrayo
Recomendaciones
- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
Diagrama Representativo: Instalación de Retenida Versión 2.0
Imágenes de Instalación
Advertencia: El uso de accesorios de instalación no autorizados (como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida) anula la garantía del equipo. Cualquier adaptación adicional queda a responsabilidad del instalador.
